Seite 157: Sägen Metallbandsägen Zahnteilung Als Zahnteilung wird die Anzahl der Zähne pro Zoll (ZpZ) beschrieben. 1 Zoll entsprich...

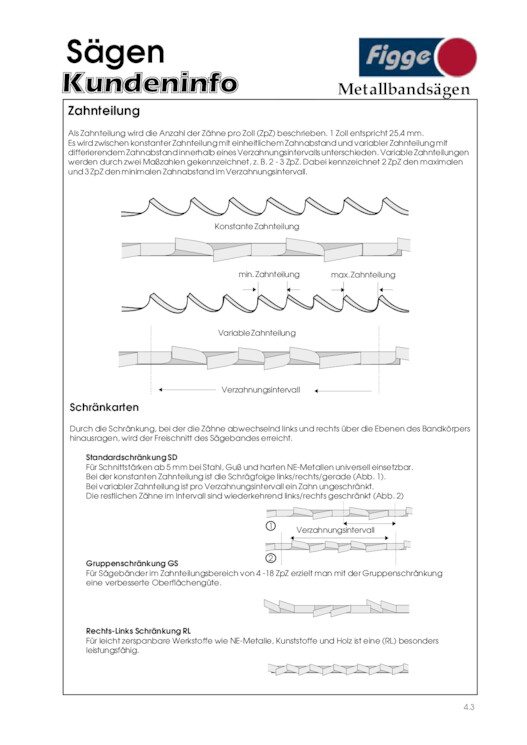

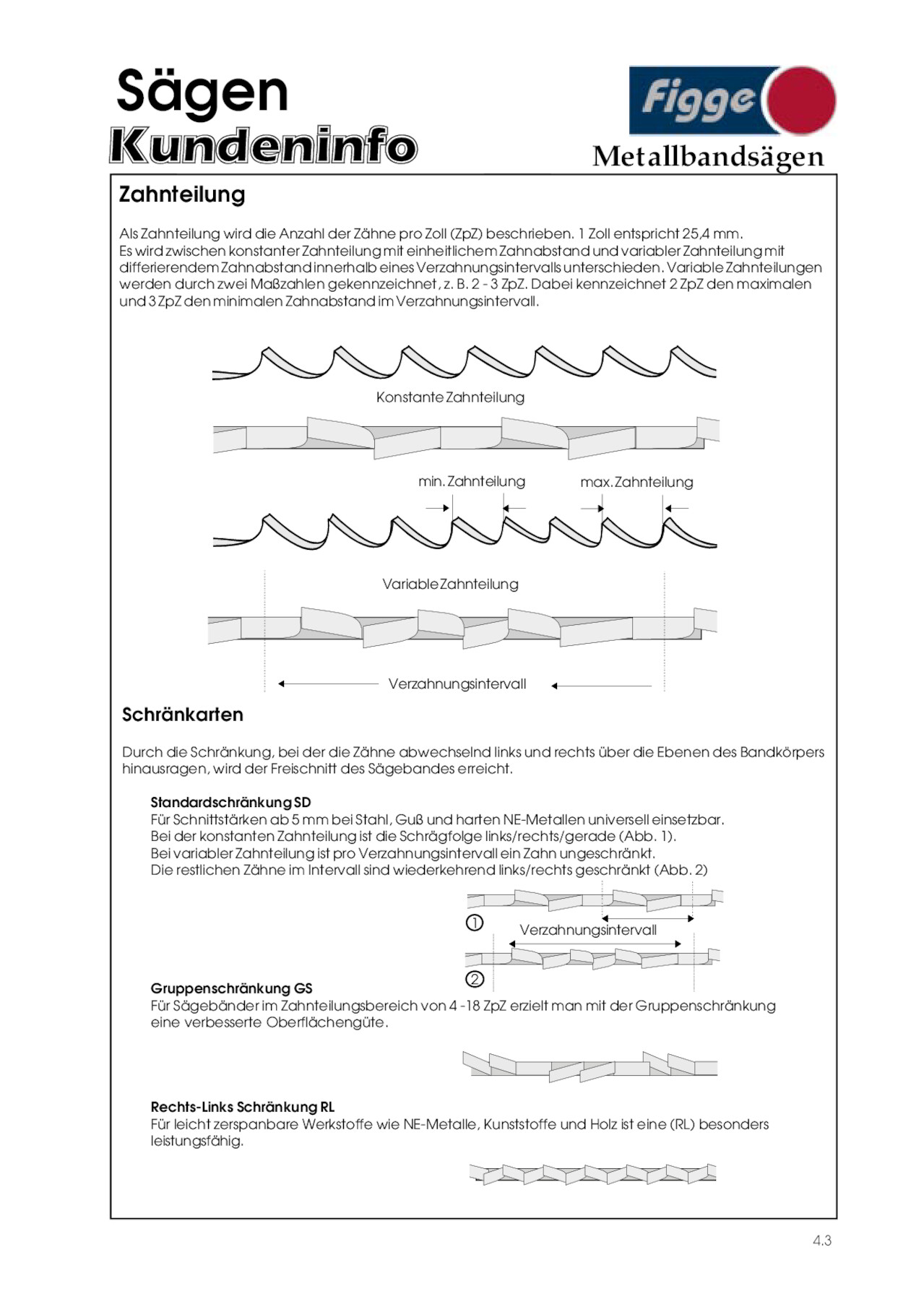

Sägen Metallbandsägen Zahnteilung Als Zahnteilung wird die Anzahl der Zähne pro Zoll (ZpZ) beschrieben. 1 Zoll entspricht 25,4 mm. Es wird zwischen konstanter Zahnteilung mit einheitlichem Zahnabstand und variabler Zahnteilung mit differierendem Zahnabstand innerhalb eines Verzahnungsintervalls unterschieden. Variable Zahnteilungen werden durch zwei Maßzahlen gekennzeichnet, z. B. 2 - 3 ZpZ. Dabei kennzeichnet 2 ZpZ den maximalen und 3 ZpZ den minimalen Zahnabstand im Verzahnungsintervall. Konstante Zahnteilung min. Zahnteilung max. Zahnteilung Variable Zahnteilung Verzahnungsintervall Schränkarten Durch die Schränkung, bei der die Zähne abwechselnd links und rechts über die Ebenen des Bandkörpers hinausragen, wird der Freischnitt des Sägebandes erreicht. Standardschränkung SD Für Schnittstärken ab 5 mm bei Stahl, Guß und harten NE-Metallen universell einsetzbar. Bei der konstanten Zahnteilung ist die Schrägfolge links/rechts/gerade (Abb. 1). Bei variabler Zahnteilung ist pro Verzahnungsintervall ein Zahn ungeschränkt. Die restlichen Zähne im Intervall sind wiederkehrend links/rechts geschränkt (Abb. 2) 1 Verzahnungsintervall 2 Gruppenschränkung GS Für Sägebänder im Zahnteilungsbereich von 4 -18 ZpZ erzielt man mit der Gruppenschränkung eine verbesserte Oberflächengüte. Rechts-Links Schränkung RL Für leicht zerspanbare Werkstoffe wie NE-Metalle, Kunststoffe und Holz ist eine (RL) besonders leistungsfähig. 4.3
